Narzędzia końcowe ramienia robota (Eoat)

Wprowadzenie do narzędzi końcowych ramienia robota (Eoat)

Narzędzia końcowe ramienia robota, powszechnie skracane jako EOAT, odnoszą się do niestandardowo zaprojektowanych urządzeń lub przyrządów mocowanych na końcu ramienia robota lub zautomatyzowanej maszyny. Stanowią one bezpośredni interfejs między robotem a docelowym elementem obrabianym, umożliwiając robotowi wykonywanie określonych zadań, takich jak chwytanie, podnoszenie, przenoszenie, montaż, spawanie lub inspekcja obiektów w systemach automatyki przemysłowej.

Cel i znaczenie

Podstawowe funkcje i znaczenie

Podstawową funkcją EOAT jest rozszerzenie możliwości ramion robotów—standardowe ramię robota zapewnia jedynie możliwości ruchu i pozycjonowania, podczas gdy EOAT określa, jakie operacje robot może wykonać. Bez dopasowanych EOAT roboty nie byłyby w stanie wchodzić w interakcje z fizycznymi obiektami na linii produkcyjnej.

1. Poprawie wydajności produkcji: Umożliwia szybkie, dokładne i spójne przenoszenie elementów obrabianych, zmniejszając interwencję manualną i czasy cykli.
2. Zwiększeniu elastyczności: Modułowe konstrukcje EOAT pozwalają na szybkie przełączanie między różnymi narzędziami w celu dostosowania do różnych elementów obrabianych lub zadań, wspierając elastyczne systemy produkcyjne (FMS).
3. Zapewnieniu bezpieczeństwa operacyjnego: Może być zintegrowane z czujnikami w celu wykrywania anomalii (np. poślizgu elementu obrabianego, nadmiernej siły) i zapobiegania uszkodzeniom produktów, maszyn lub personelu.

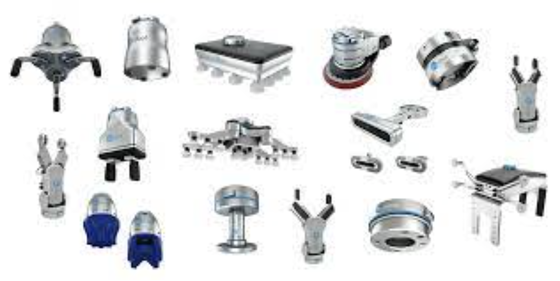

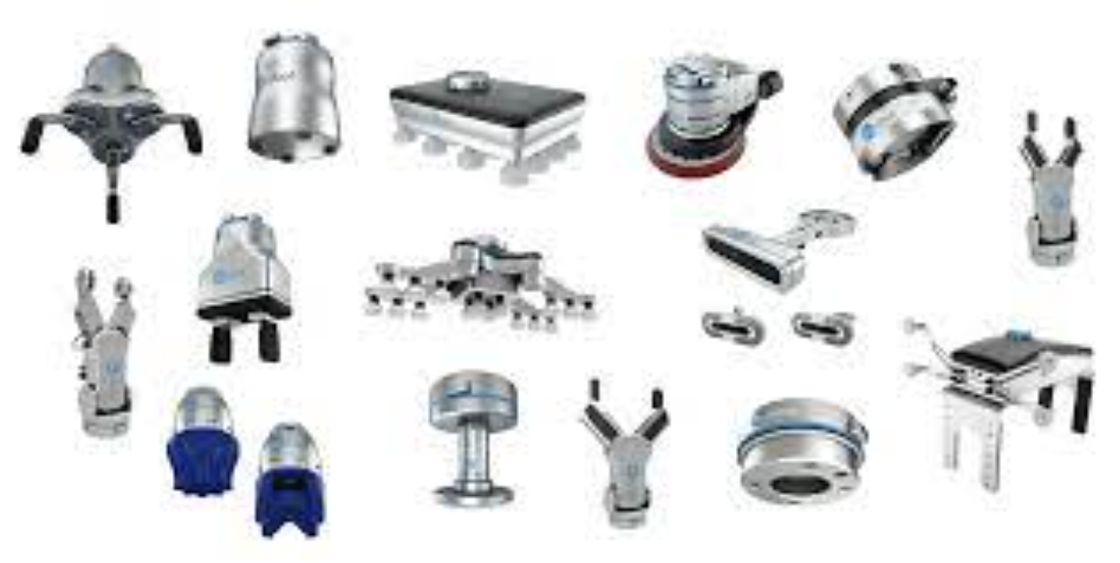

Typowe rodzaje EOAT

EOAT klasyfikuje się na podstawie scenariuszy zastosowań i wymagań operacyjnych, z kilkoma szeroko stosowanymi kategoriami:

Chwytaki: Najczęstszy typ EOAT, zaprojektowany do zaciskania lub trzymania obiektów. Dzielą się dalej na:

Chwytaki mechaniczne: Napędzane mocą pneumatyczną, hydrauliczną lub elektryczną, wykorzystujące szczęki do chwytania elementów obrabianych o różnych kształtach (np. chwytaki równoległe do płaskich obiektów, chwytaki kątowe do nieregularnych części).
Chwytaki próżniowe: Wykorzystują przyssawki próżniowe do przenoszenia płaskich, gładkich lub delikatnych elementów obrabianych (np. panele szklane, komponenty elektroniczne, kartony).
Chwytaki magnetyczne: Opierają się na elektromagnesach lub magnesach stałych do podnoszenia materiałów żelaznych (np. płyty stalowe, części metalowe).

Zmieniacze narzędzi: Działają jako "łącznik", który pozwala robotom automatycznie przełączać się między wieloma EOAT, umożliwiając wykonywanie wielu zadań bez ręcznej wymiany narzędzi.
Specjalistyczne EOAT: Dostosowane do konkretnych zadań przemysłowych, takich jak palniki spawalnicze do spawania robotycznego, pistolety natryskowe do malowania, noże ultradźwiękowe do przycinania materiałów i czujniki wizyjne do kontroli jakości.

Kluczowe cechy

Przy projektowaniu lub wyborze EOAT należy nadać priorytet kilku czynnikom, aby zapewnić optymalną wydajność:

Udźwig: EOAT musi wytrzymać ciężar elementu obrabianego, zachowując stabilność konstrukcyjną podczas ruchu robota.
Kompatybilność: Powinien pasować do specyfikacji interfejsu ramienia robota (np. rozmiar kołnierza, otwory montażowe) i być kompatybilny ze środowiskiem produkcyjnym (np. temperatura, wilgotność, substancje korozyjne).
Precyzja: Dokładność pozycjonowania EOAT bezpośrednio wpływa na jakość zadań montażowych, obróbki lub inspekcji.
Trwałość: Przemysłowe EOAT muszą być odporne na zużycie wynikające z częstych operacji, zwłaszcza na liniach produkcyjnych o wysokiej liczbie cykli.
Opłacalność: Równoważąc potrzeby dostosowania z kosztami produkcji, często preferowane są konstrukcje modułowe w celu zmniejszenia kosztów konserwacji i wymiany.

Zastosowania

• Produkcja samochodów: Używane do przenoszenia części karoserii samochodowych, montażu silników i instalacji komponentów, takich jak drzwi i okna.
• Przemysł elektroniczny: Precyzyjnie chwyta i umieszcza delikatne komponenty (np. układy scalone, płytki drukowane), aby uniknąć uszkodzeń elektrostatycznych.
• Logistyka i magazynowanie: Chwytaki próżniowe lub mechaniczne są zintegrowane z ramionami robotów do sortowania, pakowania i paletyzacji towarów.
• Przemysł spożywczy i napojów: Sanitarne EOAT (wykonane ze stali nierdzewnej) obsługuje pakowanie, sortowanie i paletyzację produktów spożywczych, przestrzegając standardów higieny.
